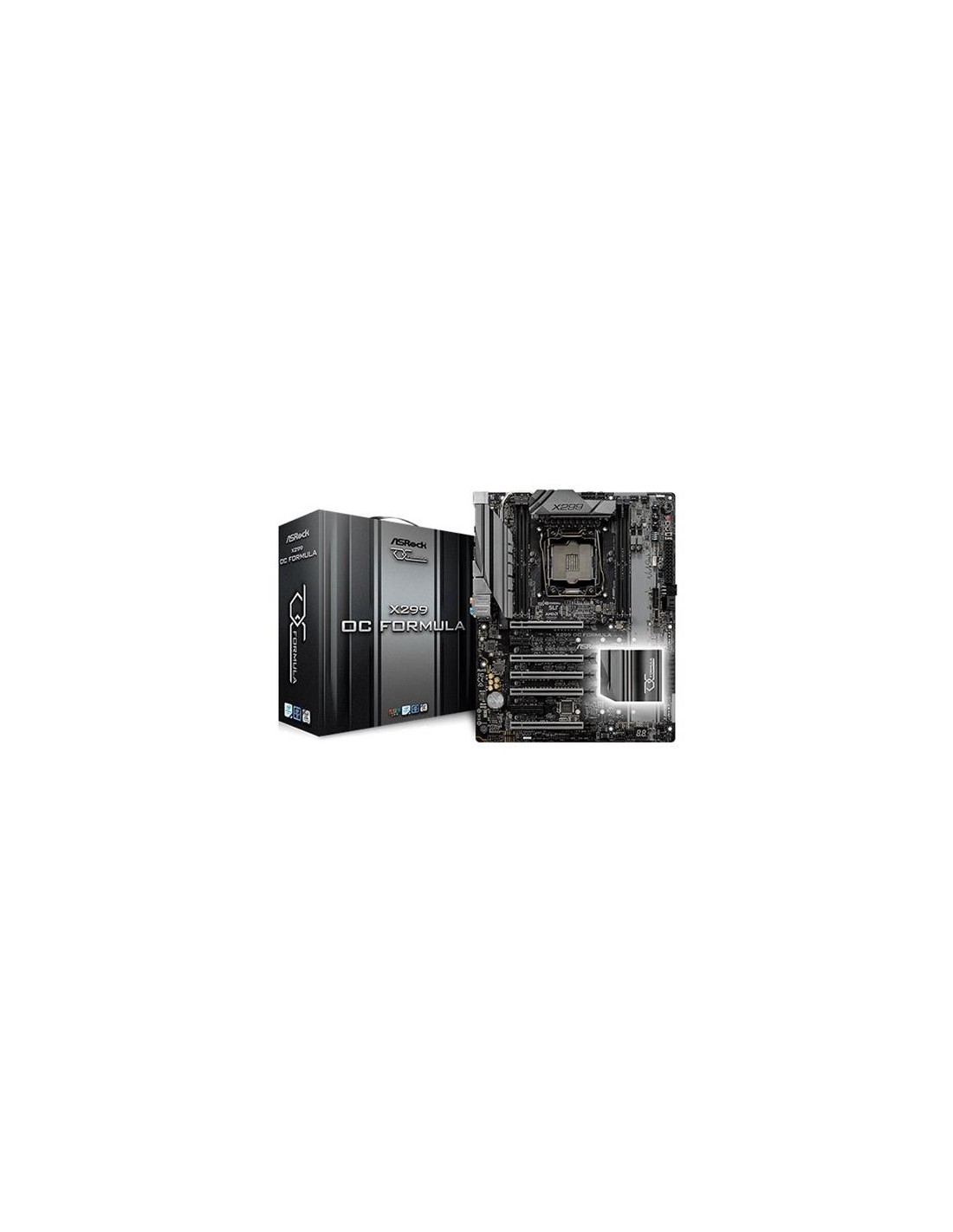

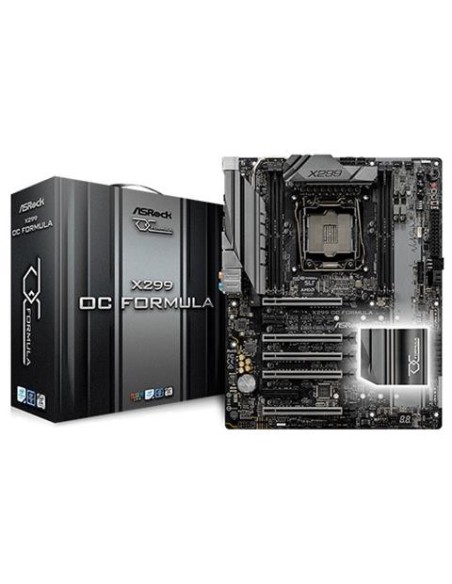

Placa Base Asrock x299 oc formula

Compatible con la familia de procesadores Intel® Core? X-Series para el conector LGA 2066
Diseño de 13 fases de energía CPU + 2 Diseño de fase de energía de Memoria, Dr. MOS
Soporta memoria Quad Channel DDR4 4600+ (OC)
5 PCIe 3.0 x16, 1 PCIe 3.0 x4, 1 PCIe 2.0 x1
NVIDIA® 4-Way SLI?, AMD 4-Way CrossFireX?
Audio 7.1 canales HD (Realtek ALC1220 Audio Codec), Soporta Purity Sound? 4 & Conexión DTS
8 SATA3, 2 Ultra M.2 (PCIe Gen3 x4 & SATA3)
3 USB 3.1 Gen2 (1 Frontal Tipo-C, 1 Trasero Tipo -C, 1 Trasero Tipo-A)
6 USB 3.1 Gen1 (2 Frontales, 4 Traseros)
Dual Intel® Gigabit LAN
ASRock RGB LED
Hyper BCLK Engine III
Kit de OC Fórmula, Nick Shihs OC Profile
OC Formula Kit
Kit de Alimentación OC Fórmula
- Diseño de 13 fases de energía CPU + 2 Diseño de fase de energía de Memoria
- Digi Power (CPU y Memoria)
- Dr. MOS
Kit conector OC Fórmula
- Conector de Alimentación de Alta Densidad (24 pines para placa base, 8+4 pines para placa base, 6 pines para ranura PCIe)
- Contacto Oro 15? (sockets memoria y slots PCIE x16 (PCIE1 y PCIE5))
Kit de refrigeración OC Fórmula
- PCB 8 capas
- 2 oz de Cobre
- Diseño Heat Pipe
OC Formula Monitor Kit
- Multi Sensor térmico

Características especiales
ASRock USB 3.1 Gen2
- ASRock puerto USB 3.1 Gen2 Type-A (10 Gb/s)
- ASRock puerto USB 3.1 Gen2 Type-C (10 Gb/s)
ASRock Super Alloy
- Disipador de calor de aleación de Aluminio XXL
- Power Choke 60A Premium
- 60A Dr.MOS
- Capacitadores Nichicon 12K Negros (Capacitadores 100% fabricados en Japón con polímeros conductivos de alta calidad)
- PCB Negro mate
- Alta densidad Tejido de vidrio PCB
Ranura de acero ASRock
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra Poder USB
ASRock Full Spike Protection (para todos los puertos USB, Audio, LAN)
ASRock Live Update & APP Shop
CPU
- Soporta procesador Intel® Core? X-Series para el Socket LGA 2066
- Digi Power design
- Diseño de fase de alimentación 13
- Soporta tecnología Intel® Turbo Boost Max 3.0*
- Soporta ASRock Hyper BCLK Engine III
*Tenga en cuenta que sólo los procesadores de 4 núcleos admiten Intel® Turbo Boost Technology 2.0.

Chipset
- Intel® X299
Memoria
- Tecnología de Memoria DDR4 Quad Channel
- 4 x DDR4 ranuras DIMM
- Soporta memoria DDR4 4600+(OC)* / 4500(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered
- Máxima capacidad de memoria del sistema: 64GB**
- Soporta Intel® Extreme Memory Profile (XMP) 2.0
- Ranuras DIMM con contactos 15? Oro
*La frecuencia máxima de memoria soportada puede variar según el tipo de procesador.
**Debido a la limitación del sistema operativo, el tamaño de la memoria actual puede ser menos que 4GB para la reserva del uso del sistema bajo operativo Windows® 32-bit. Para Windows® 64-bit con CPU de 64-bit no hay tal limitación.

BIOS
- 2 x 128Mb AMI UEFI Legal BIOS con soporte GUI Multilingüe (1 x BIOS Principal y 1 x BIOS de seguridad)
- Soporta Tecnología UEFI Secure Backup
- Activación compatible con ACPI 6.1
- Soporta SMBIOS 3.0
- CPU, DRAM, VPPM, VTTM, PCH1.0, CPU PLL, CPU PLL2, VCCIO, VCC PLL, CLK VDD multi-ajuste de voltaje*
*El multi-ajuste de voltaje soportado puede variar según el tipo de procesador.

Gráficos
- n/a
Audio
- Audio 7.1 CH HD con protección de contenido (Realtek ALC1220 Audio Codec)
- Soporta audio Premium Blu-ray
- Soporta protección contra sobretensiones
- Soporta Purity Sound? 4
- Capacitadores finos de Audio Nichicon Serie oro
- Amplificador 120dB SNR DAC con diferencial
- Amplificador de auriculares NE5532 premium para conector de audio del panel frontal (soporta auriculares de hasta 600 Ohms)
- Pure Power-In
- Tecnología Direct Drive
- PCB blindada de aislamiento
- Detección de impedancia en el puerto de salida frontal
- Capas de PCB individuales para el canal de audio I/D
- Audio Jack de Oro
- Conector de audio de 15? Oro
- Compatibilidad Conexión DTS
LAN
- Gigabit LAN 10/100/1000 Mb/s
- 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT
- Soporta Wake-On-LAN
- Suporta Protección Lightning/ESD
- Soporta Dual LAN con Trabajo en equipo*
- Soporta Ethernet 802.3az eficiente energéticamente
- Soporta PXE
*Teaming es compatible con Windows® 10 RS2 y superior.

Ranuras de expansión
- 5 x ranuras PCI Express 3.0 x16*
- 1 x PCI Express 3.0 x4 Slot (PCIE6: modo x4) (Flexible PCIe)**
- 1 x ranura PCI Express 2.0 x1
- Soporta AMD Quad CrossFireX?, 4-Way CrossFireX?, 3-Way CrossFireX? y CrossFireX?***
- Soporta NVIDIA® Quad SLI?, 4-Way SLI?, 3-Way SLI? y SLI?****
- Contactos 15? Gold en Slot VGA PCIe (PCIE1 y PCIE5)
*Si instala CPU con 44 lanes, PCIE1/PCIE3/PCIE4/PCIE5/PCIE7 funcionará a x16/x0/x0/x16/x8 o x8/x8/x8/x8/x8.
Por favor tenga en cuenta que la configuración 3-Way SLI? varía dependiendo del tipo de procesador.

Soporta NVMe SSD como discos de arranque
**Si instala una CPU con 28 ó 16 carriles, se desactivará PCIE6.
***4-Way CrossFireX? solo es soportado con CPU con 44 ó 28 carriles.
****3-Way SLI? solo es soportado con CPU de 44 ó 28 carriles; 4-Way SLI? solo es soportado con CPU con 44 carriles.

Almacenaje
- 6 x conectores SATA3 de 6.0 Gb/s, Soporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnología Intel® Rapid Storage 15 y Tecnología Intel® Smart Response), NCQ, AHCI y Hot Plug*
- 2 x conectores SATA3 6.0 Gb/s de ASMedia ASM1061, soporta funciones NCQ, AHCI y "Hot Plug"
- 2 x Sockets Ultra M.2 (M2_1 y M2_2), soporta modulo tipo M Key 2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s y módulo M.2 PCIe hasta Gen3 x4 (32 Gb/s)**
*Si M2_1 está ocupado por un dispositivo de tipo SATA M.2, SATA3_0 se deshabilitará.
*Si M2_2 está ocupado por un dispositivo de tipo SATA M.2, SATA3_5 se deshabilitará.
**Soporta Tecnología Intel® Optane?

Soporta NVMe SSD como discos de arranque
Soporta ASRock U.2 Kit
Conectores
- 1 x RAID virtual en el encabezado de la CPU
- 1 x cabecera TPM
- 1 x LED de alimentación y header de altavóz
- 2 x Cabezales RGB LED*
- 1 x Voltage Control Header
- 1 x conector ventilador Procesador (4-pin)**
- 1 x conector del ventilador CPU Opcional / Bomba de agua (4-pin) (Control de velocidad ventilador Smart Fan)***
- 2 x conectores ventilador caja (4-pin) (Control de velocidad ventilador Smart Fan)
- 1 x Conector ventilador bomba de agua Chasis Opcional (4-pin) (Control de velocidad ventilador Smart Fan)****
- 1 x conector alimentación 24 pin ATX (Conector de Alimentación de Alta Densidad) (para placa base)
- 1 x conector alimentación 8 pin 12V (Conector de Alimentación de Alta Densidad) (para placa base)
- 1 x conector alimentación 4 pin 12V (Conector de Alimentación de Alta Densidad) (para placa base)
- 1 x conector alimentación 6 pin 12V (Conector de Alimentación de Alta Densidad) (para tarjetas gráficas PCIe)
- 1 x Conector panel frontal audio (Conector de audio de 15? Oro)
- 1 x Conector de audio del panel frontal de ángulo recto*****
- 1 x Conector Thunderbolt? AIC (5-pin)******
- 2 x cabezales USB 2.0 (soporta 4 puertos USB 2.0) (Soporta Protección ESD)
- 1 x cabezal USB 3.1 Gen1 (soporta 2 puertos USB 3.1 Gen1) (Soporta Protección ESD)
- 1 x Panel Frontal Tipo C USB 3.1 Gen2 Encabezado (ASMedia ASM3142)
- 1 x Dr. Debug con LED
- 1 x Botón de encendido con LED
- 1 x Botón de reinicio
- 1 x Botón reintentar
- 1 x Botón de inicio seguro
- Botones Rapid OC: +/- botones para ajustar la frecuencia OC
- 1 x Botón Menu
- 1 x interruptor PCIe ON/OFF
- 1 x Mensaje de estado Checker (PSC)
- 1 x Interruptor modo Lento
- 1 x Interruptor modo LN2
- 1 x BIOS B Select Jumper
*Soporta hasta 12V/3A en total, Tiras LED 36W
**El conector de ventilador de la CPU soporta ventilador de la CPU de máxima potencia del ventilador 1A (12W).
***El conector del ventilador CPU Opcional / Bomba de agua soporta ventilador de un máximo de 1.5A (18W)
****El chasis opcional / ventilador de la bomba de agua admite el ventilador del refrigerador de agua de una potencia máxima de ventilador de 1.5A (18W).
CPU_OPT/W_PUMP, CHA_FAN1, CHA_FAN2 y CHA_FAN3/W_PUMP puede auto detectarse si el ventilador 3-pin ó 4-pin está en uso.
*****Conecte el dispositivo de audio a uno de los conectores de audio.
******La tarjeta Thunderbolt ? AIC se puede instalar en la ranura PCIe habilitada (dependiendo del tipo de CPU).

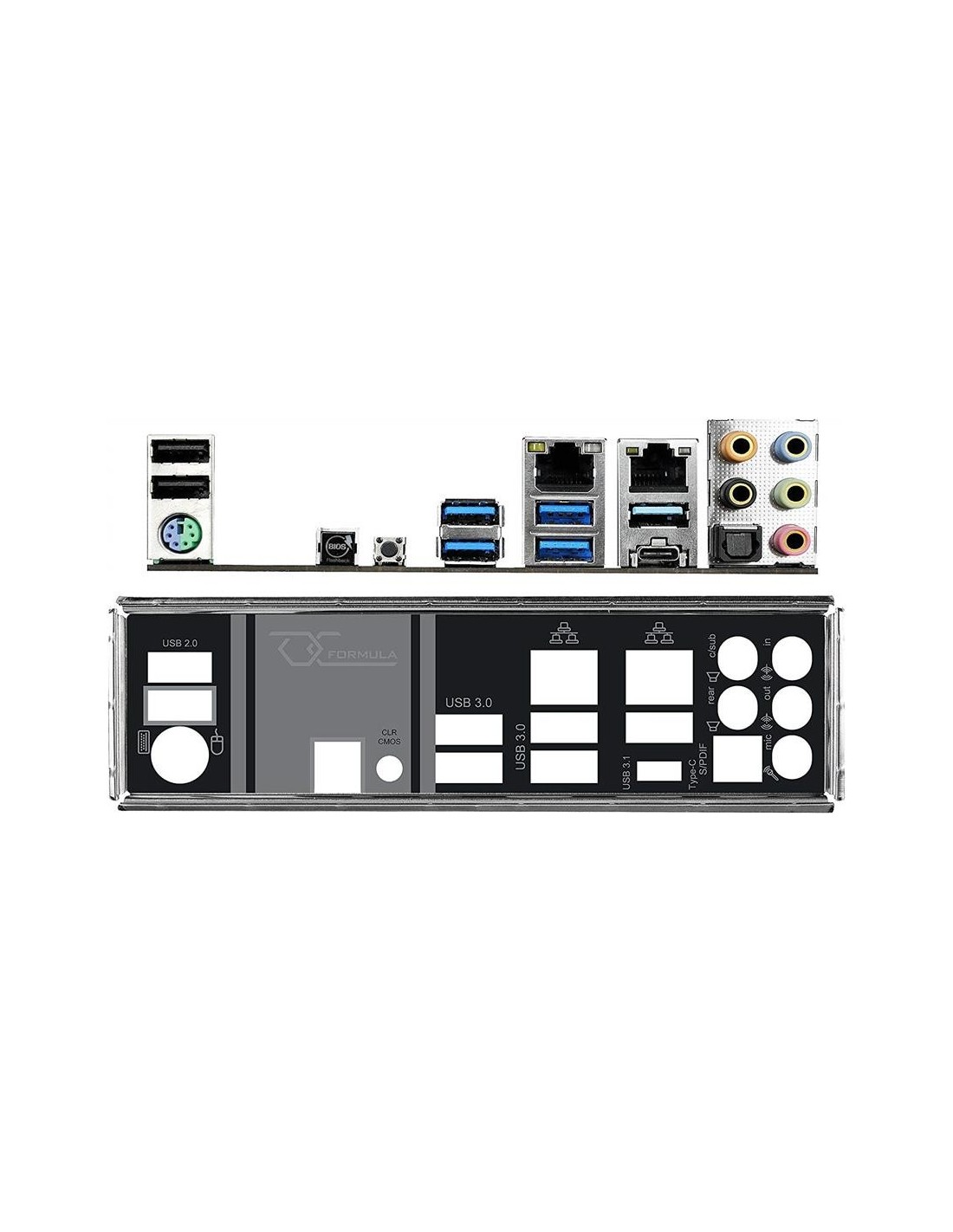

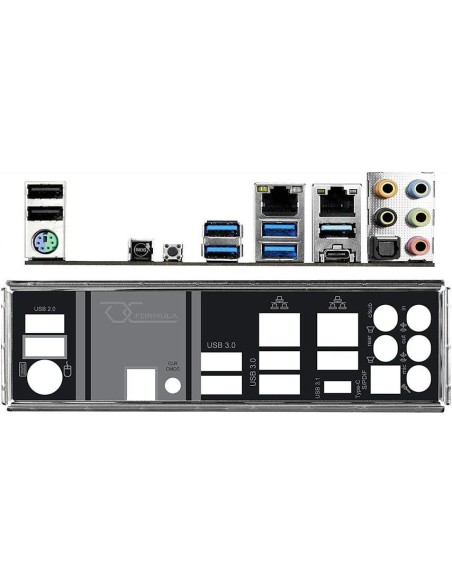

Panel trasero Entrada/salida
- 1 x Puerto PS/2 Teclado/Ratón
- 1 x Puerto de salida Óptico SPDIF
- 2 x puertos USB 2.0 (Soporta Protección ESD)
- 1 x puerto USB 3.1 Gen2 Type-A (10 Gb/s) (ASMedia ASM3142) (Soporta Protección ESD)
- 1 x puerto USB 3.1 Gen2 Type-C (10 Gb/s) (ASMedia ASM3142) (Soporta Protección ESD)
- 4 x puertos USB 3.1 Gen1 (Soporta Protección ESD)*
- 2 x Puertos con LED LAN RJ-45 (LEDs de Activación/conexión y velocidad)
- 1 x Interruptor Flashback del BIOS
- 1 x Botón Borrar CMOS
- Conectores HD Audio: Altavoz posterior / Central / Bajo / entrada de línea / Altavoz Delantero / Micrófono (Audio Jack de Oro)
*La alimentación Ultra USB es compatible con puertos USB3_34.
La función de activación de ACPI no es compatible con los puertos USB3_34.

Software y UEFI
Software
- ASRock Formula Drive
- ASRock RGB LED
- ASRock Configurador de tiempo
- ASRock XFast LAN
UEFI
- ASRock Modo EZ
- UEFI ASRock Full HD
- ASRock My Favorites en UEFI
- ASRock Perfil de NickShih OC
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock Sistema Navegador UEFI
- ASRock UEFI Tech Service
- ASRock Fácil instalación de RAID
*Esta utilidad puede ser descargada de la ASRock Live Update & APP Shop.

CD de Soporte
- Drivers, Utilidades, Software Antivirus (Versión de prueba), Google Chrome Browser y Toolbar
Accesorios
- Guía de instalación rápida, CD de Soporte, Placa entrada/salida
- 4 x cables de datos SATA
- 1 x ASRock 3-Way SLI-3S1S Bridge Card
- 1 x Tarjeta 3-Way SLI? Bridge
- 1 x Tarjeta Puente ASRock 4-Way SLI-S111
- 1 x Tarjeta SLI_HB_Bridge_3S
- 1 x Placa trasera placa base
- 2 x Tornillos para Socket Ultra M.2s
- 1 x Jumper Cap para BIOS B Select Jumper
Monitorización del hardware
- Sensor de Temperatura: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Ventilador Tacómetro: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Ventilador silencioso (Ajuste automático de la velocidad del ventilador del chasis por la temperatura de la CPU): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Ventilador con Control de velocidad múltiple: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
- Control de voltaje: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, VCCSA
Formato
- Formato ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- PCB 8 capas
- PCB 2oz Cobre
Sistema Operativo
- Compatible con Microsoft Windows® 10 64-bit
Certificaciones
- FCC, CE
- Calificada para ErP/EuP (ErP/EuP se necesita fuente de alimentación preparada)
